一、 产品简介

AUTO-LoRa/LP-3DC系列三相电参数无线传感器是专门针对供电设备电参数监测设计。采用外置式CT取样和无线通讯技术相结合实现带电参数无线监测。具有工业级的高可靠性，适应性强，通讯距离远，功耗低，综合布网成本低的优势。可广泛应用于电力，石油，工矿，医疗，食品，交通，农林等领域的电力设备和温敏设备无线测温。

用电监测智能感知终端主要用于实时采集三相电压、电流、功率、四象限电能等电参数。对用电安全，用电效率，用电计量进行全方位监测。

AUTO-LoRa/4G/NB-3DC系列用电监测智能感知终端是专门针对供电设备电参数监测设计。采用外置式CT,PT取样,采用485总线和无线通讯技术相结合的多种通讯方式。

1. 支持功能：

1) 支持1路剩余电流

2) 支持4路温度检测功能

3) 支持4路联动信号输入功能（四路无源干接点输入、输入方式采用内置电源）

4) 支持至少1路继电器输出功能，触点容量可采用AC 220V/1A 或DC 30V/1A

5) 支持剩余电流、温度、过压、欠压、错相、过流等多种保护功能

6) 支持谐波功率（有功、无功、视在）检测功能

7) 支持基波功率（有功、无功、视在）检测功能

8) 支持2~63次谐波电压、电流检测功能。

9) 支持电压相序判断检测功能

10) 支持零序电压、电流检测功能。系统支持电能脉冲输出功能

11) 支持显示屏中文显示

12) 支持通讯、消音、运行、故障、报警指示灯，系统支持现场声光报警功能

13) 支持事件存储功能，能够记录报警发生的时间、类型、参数，根据报警记录可以分析现场情况

产品具有工业级的高可靠性，适应性强，通讯距离远，功耗低，综合布网成本低的优势。可广泛应用于电力，石油，工矿，医疗，食品，交通，农林等领域的电力设备监测

●16bit AD精度三相 1回路（带分相参数）智能电参数采集模块。

●产品采用进口主控及专用测量 IC设计而成。

●测量单相电网中电压、电流、电能、功率、功率因数、频率等几十种参数的真有效值。

●支持定制 :交流电压 0～800V或电流 0～500A可选。

●可替代常规变送器及测量这些变送器的输入模块，通讯模块等产品。

●1路绿色 LED灯（ RUN）做电源状态指示， 1路绿色LED灯（ TX）做通讯状态指示。

●电源 9-30VDC宽范围，带反接保护。

●LORA470无线通讯，通讯距离大于1000米。

●数据协议： MODBUS-RTU协议。

●用 35mmDIN导轨卡装，安装方便，操作简单。

●广泛应用于各种工业测控系统，数据集采系统，工业现场信号的采集和远传监控。

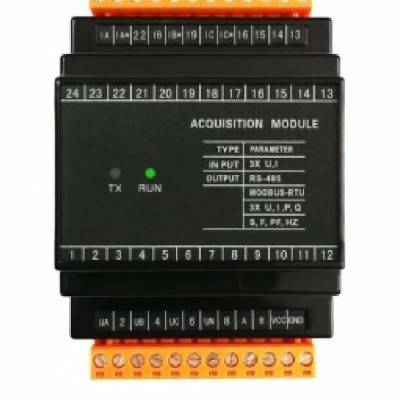

二、 产品外形
