一、产品介绍：

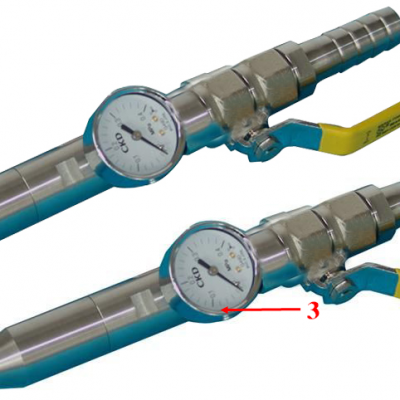

1. 供水接口，和供水水源连接（水源的压力要大于400KPa）。

2. 供水阀门，通过调节此阀门的开口大小来调节流量。

3. 压力表，观察试验压

1. IPX6流量计

3. IPX6流量粗调旋钮，正常情况下左旋到力(整机设备不配压力表）。

4. IPX5喷水口，冲水试验的出水口位置。

2. IPX5流量计和流量调节阀

5. IPX6喷水口，冲水试验的出水口位置。

 极限，处于完全开放状态，只有当市电电压偏小时，才需要调整此旋钮来调节

1. 设备电源线

2. 转台连接电缆

二、系统启动

系统通电后，屏幕首先显示奥德赛创公司图标，然后进入系统启动装载过程。系统启动大约需要20s左右的时间。系统启动后直接进入操作主界面。

三、主界面功能介绍

系统主界面分布如下图1

该系统分为4个相对独立的操作区域：

1. 旋转试验台操作区域：完成旋转试验台的参数设置和旋转操作。

“旋转方式”中的“间断”方式：以“旋转速度”窗口设定的速度值，每旋转90°，

暂停“间断时间”窗口设定的时间值，再旋转90°，以此往复。

试验时间到会自动停止，并且蜂鸣器会报警，提示操作者。但也可由操作者中途人为按压按钮停止旋转，此时蜂鸣器不报警。

2  .IPX7定时器：作为IPX7试验时的试验完成提示。试样就位后按压计时按钮，结束后蜂鸣器报警，提示试验人员试验结束，进行后续处理。

3.  IPX5试验操作区：完成试验时间的设置和试验的启动/停止。

试验时间到会自动停止，并且蜂鸣器会报警，提示操作者。但也可由操作者中途人为按压按钮，停止试验，此时蜂鸣器不报警。

IPX5试验与IPX6试验互锁，同一时间只能起动一种试验。

4.  IPX6试验操作区：完成试验时间的设置和试验的启动/停止。

试验时间到会自动停止，并且蜂鸣器会报警，提示操作者。但也可由操作者中途人为按压按钮，停止试验，此时蜂鸣器不报警。

IPX6试验与IPX5试验互锁，同一时间只能起动一种试验。

四、蜂鸣器复位按钮：当有试验定时时间到达后蜂鸣器就会响起，直到按压“蜂鸣器复位”按钮才会停止。

五、F按钮：厂方配置机器参数使用，用户无需操作。

六、计划时间窗口：设置试验时间。点击要改变数值的窗口，屏幕会自动跳出数字键盘，输入数值后再点击“ok”键即可。

七、已经试验时间窗口：该窗口为只读窗口，显示相应试验已经进行的时间。

试验步骤：

1. 用软管连接水源和喷头装置的供水接口。

2. 打开喷头阀门。

3. 调节流量。

4. 在距离样品2.5m-3m位置喷射试样3分钟。

5. 时间到达后，试验结束，观察样品的防水情况。

 强冲水试验装置装箱清单
